胡云锋
, 张千力
HU Yunfeng, ZHANG Qianli
收稿日期: 2015-03-26
修回日期: 2015-08-13
网络出版日期: 2015-10-15
版权声明: 2015 《地理研究》编辑部 《地理研究》编辑部
基金资助:
作者简介:
作者简介：胡云锋（1974- ）,男,副研究员,研究方向为土地利用/土地覆被变化及区域生态和可持续发展问题。E-mai: huyf@lreis.ac.cn
展开
摘要
土地覆被的空间分布格局及其动态变化对于全球变化、区域可持续发展等研究具有重要意义,卫星遥感是唯一能够快速获取大尺度区域土地覆被信息的方法。基于GLOBCOVER2005、GLOBCOVER2009、GLC2000、MODIS2000等4种全球卫星遥感土地覆被产品,研究其在欧洲地区的一致性。结果表明：① 4种产品对于欧洲土地覆被构成特征的刻画基本一致,即以耕地、林地为主,以草地、水体、灌丛等其他类型为辅;② 4种产品对耕地、林地识别的混淆程度最低、一致性最好,对草地、灌丛、裸地识别的混淆程度最高、一致性最差;③ 欧洲有75%的土地具有较高的一致性。斯堪的纳维亚半岛东侧及北欧地区、中欧—东欧大平原及巴黎盆地等地区的一致性最好,斯堪的纳维亚半岛西侧、科拉半岛、伯朝拉河—新地岛、伊比利亚半岛以及伏尔加河流域下游等地区的一致性最差;④ 4种产品两两比较时,参考精度大致在38.56%~77.65%之间。GLOBCOVER2009/GLOBCOVER2005组合的参考精度最高,反映出土地覆被变化所引起的误差远小于不同制作机构、不同数据源、不同判读方法所引起的制作误差。
关键词：
Abstract
The information about land cover and its dynamic change is essential for the global change and regional sustainable development studies. With the development of remote sensing and land cover interpretation technology, the land cover information derived from satellite remote sensing imagery become the only way to obtain land surface information effectively and economically, especially in large-scale regions. Free global land cover products, e. g. GLOBCOVER2009, GLC2000, MODIS2000, GLOBCOVER2005, are now popularly used by worldwide scientists in many diverse fields. To get a cross-referenced research results, it is fundamental and critical for secitists to pre-estimate the accuracy of each land product and pre-assess the consistency of different land products in a specific region. Supported by the above 4 land cover products, this study aims at analyzing the consistency and heterogeneity, by using area correlation analysis, mix-up pixs analysis, spatial consistency analysis, and reference precision analysis methods. The results show: (1) The 4 land cover products have similar descriptions about the the construction of European land cover. Cropland and forestland are the dominant land cover types, followed by grassland, water body and other land cover types. (2) Cropland land and forest land have the lowest mix-up ratios and the highest consistencies, while the grassland, shrubland, and bareland have the highest mix-up ratios and low consistencies. (3) There are 75% land area in Europe owing a relative high consistency, which means at least 3 products indicate the same type among all 4 products. Specifically, in the Eastern Scandinavian Peninsula, the Central-eastern Europe plains, and the Paris basin, there are higher consistency. While in the western Scandinavian Peninsula, the Kola Peninsula, the northern Pechora River-southern Novaya Zemlya, the Iberian Peninsula and the downstream region of Volga river, there are lower consistency among different products. (4) The reference precision between different land cover products ranges from 38.56% to 77.65%. The group of GLOBCOVER2009/GLOBCOVER2005 has the highest reference precisions, which refers the error caused by land changes is largely smaller than the error caused by the interpretation process due to different institutions, sensors, land classification systems, and interpretation methods.
Keywords：
土地覆被是影响地表太阳辐射能量平衡的关键因素之一[1,2]。土地覆被的空间分布、动态变化与全球气候变化、生物多样性及人类生存发展有密切关系,且对于地球生态系统物质循环、能量循环、区域资源和经济社会可持续发展有重要影响[3-7]。传统获取土地覆被信息的方法是实地勘测[8],这种方法耗时长、成本高、精度低。随着现代对地观测技术的发展,卫星遥感已经发展成为唯一能够快速、大面积、周期性获取地表信息的方法,为全球和区域性的土地覆被信息获取、集成和深入分析奠定了基础[9,10]。
1995年,国际地圈生物圈计划（IGBP）与国际全球环境变化人文因素计划（IHDP）共同提出“土地利用与土地覆被变化”（LUCC）项目。此后,全球各大研究机构陆续研制了多种基于卫星遥感的、全球尺度的中、高分辨率土地覆被产品,包括美国地质调查局的IGBP DISCOVER产品[11]、美国马里兰大学的UMD土地覆被产品[12]、欧盟联合研究中心的GLC2000产品[13]、波士顿大学的MODIS土地覆被产品[14]、欧洲航天局的GLOBCOVER产品[15,16]。在中国,陈军领导的中国国家基础地理信息中心团队于2014年推出了全球最高的30米分辨率土地覆被产品（GlobeLand30）[17]。
上述全球土地覆被产品为全世界的研究学者深入开展自然地理、生态环境及全球变化等研究提供了极大便利[18]。但同时也应注意到：由于卫星传感器类型、空间分辨率、土地覆被分类系统及具体的卫星遥感土地覆被分类技术方法等诸多方面的差异,由此得到的土地覆被产品本身以及基于这些土地覆被产品而衍生的系列后续研究会有很大差异。究其原因,是因为这些卫星遥感全球土地覆被产品缺乏一致性基准,研究学者在应用这些全球土地覆被产品之前,缺乏对这些产品基本特征的认识,缺乏掌握这些产品在不同区域上的空间精度特征,不了解这些产品在特定领域应用上的优劣势特点。
国内外已经有一些关于不同遥感土地覆被产品的对比研究[19]。例如：Armel[20]等研究了GLC2000等4种卫星遥感土地覆被产品在非洲大陆上的一致性,结果表明4种产品的一致性在56%~69%之间。宋宏利[21]等以CHINA2000为参考基准,评估了中国大陆上4种土地覆被产品的精度,表明GLC2000与参考数据的一致性较好,GLOBCOVER产品在林地、草地、灌丛、耕地上混淆明显。Chandra[22]等将GLC2000和MODIS土地覆被产品进行了比较,结果表明二者整体上的一致性很高,但对于更细致的土地覆被类型的空间分布则存在明显差异。
欧洲面积不大,但人口众多,经济发达。由29个成员国组成的欧洲联盟组织是当今世界政治、经济一体化程度最高的国际组织。对欧洲土地覆被的类型构成、空间分布及动态变化开展研究,特别是针对多源卫星遥感土地覆被产品在欧洲的一致性开展分析,是当前全球变化、区域可持续发展研究的一个重要内容。本文基于GLOBCOVER2005、GLOBCOVER2009、GLC2000、MODIS2000等4种全球卫星遥感土地覆被产品,在欧洲开展多源土地覆被遥感产品的对比分析,研究评估这些知名的全球土地覆被产品在欧洲的精度,并为其在欧洲的适用性和适用范围提供建议[23-25]。

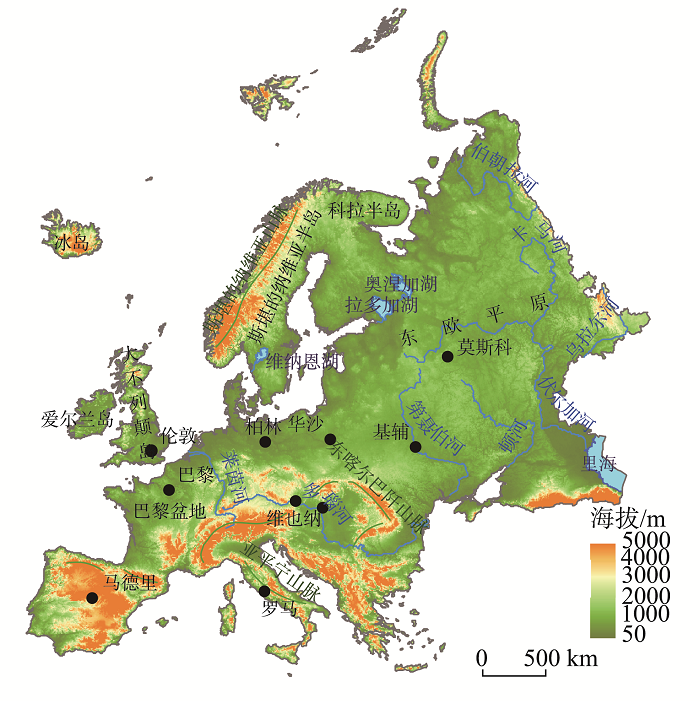

欧洲（图1）位于36°N~71°08′N、9°31′W~66°10′E之间,面积约1016万km2。欧洲东以乌拉山脉、乌拉河为界,东南以里海、高加索山脉和黑海与亚洲为界,西、西北隔大西洋、格陵兰海、丹麦海峡与北美洲相望,北接北极海,南隔地中海与非洲相望。欧洲大部地区气候受大西洋影响,夏季凉爽,冬季温和,是典型的温带海洋性气候;南部地中海沿岸地区属地中海气候,冬季温暖多雨,夏季炎热干燥,雨热异期。
欧洲地貌类型丰富。西部的不列颠群岛及爱尔兰岛是平原、丘陵与高地混杂地形,法国、荷兰、比利时所处的巴黎盆地为平原低地。以比利牛斯山脉、阿尔卑斯山脉、喀尔巴阡山山脉等为界,其南部的西班牙、意大利、巴尔干半岛诸国多为丘陵山地,兼有少量平原;其北部的德国、波兰、俄罗斯等国家,则为一望无际的大草原。北欧多冰河地貌,斯堪地纳维亚半岛有许多峡湾地貌,冰岛还有很多火山地貌。
当前,为全球研究学者所普遍使用的卫星遥感全球土地覆被产品主要包括：IGBP DISCOVER[11]、UMD[12]、GLC2000[13]、MODIS2000[14]、GLOBCOVER2009[15]、GLOBCOVER2005[16]、GLOBELAND30[17]等。在研制过程中,这些产品所使用的卫星平台、传感器类型、影像空间分辨率、影像获取时间、土地覆被分类系统以及卫星遥感土地覆被遥感解译技术流程等诸多方面均存在不同。文中使用的4种土地覆被产品主要参数如表1所示。
表1 4种全球土地覆被产品的主要参数
Tab. 1 Main characteristics of 4 global land-cover products
| 产品名称 | 制作单位 | 搭载卫星 | 传感器 | 时相 | 分类 系统 | 分类 数量 | 分类方法 |
|---|---|---|---|---|---|---|---|
| GLOBCOVER2005[16] | European Space Agency（ESA） | Envisat | MERIS | 2004.12~2006.06 | LCCS | 22 | 神经网络分类 |
| GLOBCOVER2009[15] | European Space Agency（ESA） | Envisat | MERIS | 2009.01~2009.12 | LCCS | 22 | 神经网络分类 |
| GLC2000[13] | JOINT RESEARCH CENTRE（JRC） | SPOT4 | VGT | 2000.01~2000.12 | LCCS | 22 | 非监督分类 |
| MODIS2000[14] | 波士顿大学 | TERRA | MODIS | 2000.01~2000.12 | IGBP | 17 | 决策树 |
在土地覆被产品一致性分析之前,需先完成数据预处理工作,包括：研究区数据剪裁、投影变换、升尺度转换、分类系统归并、误差处理等操作。具体步骤如下：
首先,基于ArcGIS软件自带的世界边界数据,剪裁4种全球土地覆被产品,得到边界一致的欧洲研究区土地覆被产品集。为开展面积对比分析,需将WGS-84坐标系转为欧洲Albers等积圆锥投影（中央经线为10°E,双标准纬线分别为43°N和62°N,起始原点为30°N）。
由于原始的4种数据集具有不同的分辨率（栅格大小不同）,因此需要采用最大面积聚合法,将不同分辨率的原始数据统一升尺度至1 km分辨率。最大聚合面积法是将输出数据集的栅格（粗栅格）与输入数据栅格（细栅格）对齐,将输入栅格内出现次数最多的类型（即总面积最大的类型）分配给输出栅格。
由于原始的4种数据集具有不同的土地覆被分类系统,因此需要将相同土地覆被对象的代码标准化、将过细的土地覆被对象进行合理归并,最终形成一个新的、统一且泛化的分类系统。通过类别归并,最终形成9大类土地覆被类型：林地、草地、灌丛、耕地、湿地、水体、建设用地、裸地和永久冰雪。该分类体系与其他产品分类体系间的类别对应和归并关系如表2所示,全球土地覆被产品分类体系如表3所示。
表2 不同分类体系间土地覆被类型的对应和归并关系
Tab. 2 Relationships of land cover types in different land classification system
| 类型 | GLOBCOVER2009 | GLC2000 | MODIS2000 | GLOBCOVER2005 |
|---|---|---|---|---|
| 1林地 | 40~100 | 1~6,9,10 | 1~5 | 40~100 |
| 2草地 | 110,120,140 | 13,14 | 8~10 | 110,120,140 |
| 3灌丛 | 130 | 11,12 | 6,7 | 130 |
| 4耕地 | 11,14,20,30 | 16~18 | 12,14 | 11,14,20,30 |
| 5湿地 | 160~180 | 7,8,15 | 11 | 160~180 |
| 6水体 | 210 | 20 | 0 | 210 |
| 7建设用地 | 190 | 22 | 13 | 190 |
| 8裸地 | 150,200 | 19 | 16 | 150,200 |
| 9永久冰雪 | 220 | 21 | 15 | 220 |
表3 全球土地覆被产品分类体系及代码
Tab. 3 Classification system of 4 global land-cover products
| GLOBCOVER2009 | GLC2000 | MODIS2000 | GLOBCOVER2002 | ||||
|---|---|---|---|---|---|---|---|
| 11 | Post~flooding or irrigated croplands | 1 | Tree Cover, broadleaved, evergreen | 0 | Water | 11 | Post-flooding or irrigated croplands (or aquatic) |
| 14 | fed croplands | 2 | Tree Cover, broadleaved, deciduous, closed | 1 | Evergreen Needleleaf Forest | 14 | Rainfed croplands |
| 20 | Mosaic Cropland (50%~70%) / Vegetation (grassland, shrubland, forest) (20%~50%) | 3 | Tree Cover, broadleaved, deciduous, open | 2 | Evergreen Broadleaf Forest | 20 | Mosaic cropland (50~70%) / vegetation (grassland/shrubland/forest) (20%~50%) |
| 30 | Mosaic Vegetation (grassland, shrubland,forest) (50%~70%) / Cropland (20%~50%) | 4 | Tree Cover, needle-leaved, evergreen | 3 | Deciduous Needleleaf Forest | 30 | Mosaic vegetation (grassland/shrubland/forest) (50%~70%) / cropland (20%~50%) |
| 40 | Closed to open (>15%) broadleaved evergreen and/or semi-deciduous forest (>5 m) | 5 | Tree Cover, needle-leaved, deciduous | 4 | Deciduous Broadleaf Forest | 40 | Closed to open (>15%) broadleaved evergreen or semi-deciduous forest (>5 m) |
| 50 | Closed (>40%) broadleaved deciduous forest (>5 m) | 6 | Tree Cover, mixed leaf type | 5 | Mixed Forests | 50 | Closed (>40%) broadleaved deciduous forest (>5 m) |
| 60 | Open (15%~40%) broadleaved deciduous forest (>5 m) | 7 | Tree Cover, regularly flooded, fresh water (& brackish) | 6 | Closed Shrublands | 60 | Open (15%~40%) broadleaved deciduous forest/woodland (>5 m) |
| 70 | Closed (>40%) needleleaved evergreen forest (>5 m) | 8 | Tree Cover, regularly flooded, saline water, | 7 | Open Shrublands | 70 | Closed (>40%) needleleaved evergreen forest (>5 m) |
| 90 | Open (15%~40%) needleleaved deciduous or evergreen forest(>5 m) | 9 | Mosaic: Tree cover / Other natural vegetation | 8 | Woody Savannas | 90 | Open (15%~40%) needleleaved deciduous or evergreen forest (>5 m) |
| 100 | Closed to open (>15%) mixed broadleaved and needleleaved forest (>5 m) | 10 | Tree Cover, burnt | 9 | Savannas | 100 | Closed to open (>15%) mixed broadleaved and needleleaved forest (>5 m) |
| 110 | Mosaic Forest/Shrubland (50%~70%) / Grassland (20%~50%) | 11 | Shrub Cover, closed-open, evergreen | 10 | Grasslands | 110 | Mosaic forest or shrubland (50%~70%) / grassland (20%~50%) |
| 120 | Mosaic Grassland (50%~70%) / Forest/Shrubland (20%~50%) | 12 | Shrub Cover, closed-open, deciduous | 11 | Permanent Wetlands | 120 | Mosaic grassland (50%~70%) / forest or shrubland (20%~50%) |
| 130 | Closed to open (>15%) shrubland (<5 m) | 13 | Herbaceous Cover, closed-open | 12 | Croplands | 130 | Closed to open (>15%) (broadleaved or needleleaved, evergreen or deciduous) shrubland (<5m) |
| 140 | Closed to open (>15%) grassland | 14 | Sparse Herbaceous or sparse Shrub Cover | 13 | Urban and Built-Up | 140 | Closed to open (>15%) herbaceous vegetation (grassland, savannas or lichens/mosses) |
| 150 | Sparse (>15%) vegetation (woody vegetation, shrubs, grassland) | 15 | Regularly flooded Shrub and/or Herbaceous Cover | 14 | Cropland/Natural Vegetation Mosaic | 150 | Sparse (<15%) vegetation |
| 160 | Closed (>40%) broadleaved forest regularly flooded - Fresh water | 16 | Cultivated and managed areas | 15 | Snow and Ice | 160 | Closed to open (>15%) broadleaved forest regularly flooded (semi-permanently or temporarily) - Fresh or brackish water |
| 170 | Closed (>40%) broadleaved semi-deciduousand/or evergreen forest regularly flooded - Saline water | 17 | Mosaic: Cropland / Tree Cover / Other natural vegetation | 16 | Barren or Sparsely Vegetated | 170 | Closed (>40%) broadleaved forest or shrubland permanently flooded - Saline or brackish water |
| 180 | Closed to open (>15%) vegetation (grassland, shrubland, woody vegetation) on regularly flooded or waterlogged soil - Fresh, brackish or saline water | 18 | Mosaic:Cropland / Shrub or Grass Cover | 17 | (IGBP Water Bodies, recoded to 0 for MODIS Land Product consistency.) | 180 | Closed to open (>15%) grassland or woody vegetation on regularly flooded or waterlogged soil - Fresh, brackish or saline water |
| 190 | Artificial surfaces and associated areas (urban areas >50%) | 19 | Bare Areas | 254 | Unclassified | 190 | Artificial surfaces and associated areas (Urban areas >50%) |
| 200 | bare areas | 20 | Water Bodies (natural & artificial) | 255 | Fill Value | 200 | Bare areas |
| 210 | water bodies | 21 | Snow and Ice (natural & artificial) | 210 | Water bodies | ||
| 220 | Permanent snow and ice | 22 | Artificial surfaces and associated areas | 220 | Permanent snow and ice | ||
| 230 | No data (burnt areas, clouds,…) | ||||||
此外,在数据预处理过程中,任一产品中如果存在数据缺失、未分类的栅格,则其他产品也均不考虑该栅格,最终结果亦不将该栅格纳入评价范围。
汇总不同类型土地的总面积,对两套产品的土地类型面积数据序列进行相关系数计算,由此可以评估不同产品对于土地构成特征的相似程度。相关性系数公式如下：
式中：Ri是产品组合i的相关性系数;k表示土地覆盖的类型;
类型面积相关性能够评估不同土地覆被产品间土地类型面积构成上的相似性,但无法刻画不同产品之间同一土地覆被类型在空间上的混淆程度。为此,采用空间叠置方法,获得不同产品之间逐像元的空间对应关系;而后汇总计算全部类型像元的个数（面积）,并与总像元数（总面积）比较,即可得到关于不同产品之间、同一土地覆被类别在空间上的纯净程度（两种产品指示为同一种类型）或混淆程度（两种产品指示为不同的类型）的判断。
类别混淆分析虽然能够定量给出不同产品之间、同一类型上的混淆程度,但其结果是统计的,直观性不强、指向性不足。为此,采用空间叠加方法,获得不同产品、逐像元的空间对应关系;而后逐像元判断不同产品所指示的土地覆被类型是否相同,并按照该像元上指示为同一类型的产品数进行排序,并形成专题图。从大到小依次排序为：完全一致（4种产品所指示土地覆被类型全部相同）、高度一致（3种产品指示类型相同）、低度一致（仅两种产品指示类型相同）、完全不一致（4种产品指示类型各不相同）。
误差矩阵是遥感数据精度分析中的常用手段。由误差矩阵派生而来的精度参数主要有：生产者精度（producer accuracy,PA）、使用者精度（user accuracy,UA）和总体精度（overall accuracy,OA）。生产者精度是待检验数据与参考数据对比时、某单一土地覆盖类别一致的面积占待检验数据中该土地覆盖类别面积的百分比;使用者精度是待检验数据与参考数据对比时、某单一土地覆盖类别一致的面积占参考数据中该土地覆盖类别面积的百分比;总体精度是验证数据与参考数据土地覆盖类别一致的面积占数据总体面积的百分比。

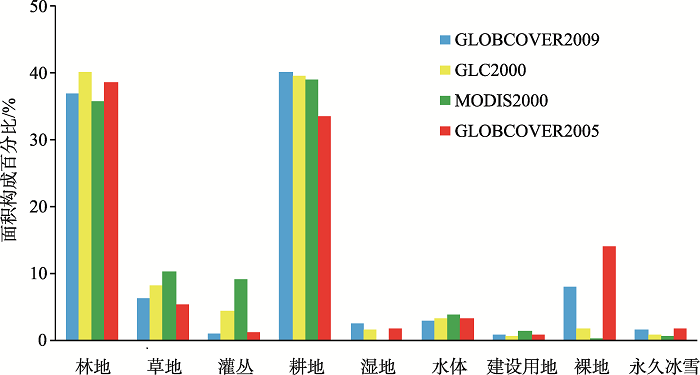

图2显示了4种产品在欧洲地区的土地覆被类型面积构成,表4反映了4种产品间的类型面积相关系数。
表4 不同产品的面积相关系数
Tab. 4 The area correlation coefficient between any two different products
| 产品 | GLOBCOVER2009 | GLC2000 | MODIS2000 | GLOBCOVER2005 |
|---|---|---|---|---|
| GLOBCOVER2009 | 1.000 | 0.985 | 0.961 | 0.979 |
| GLC2000 | 0.985 | 1.000 | 0.990 | 0.952 |
| MODIS2000 | 0.961 | 0.990 | 1.000 | 0.912 |
| GLOBCOVER2005 | 0.979 | 0.952 | 0.912 | 1.000 |
总的来看,不同卫星遥感土地覆被产品对欧洲土地构成特征描述基本相同,即欧洲以耕地、林地为主体,继以草地、水体、灌丛等其他类型。具体如下：
GLOBCOVER2009产品中耕地（面积占比40.18%）、林地（36.91%）是区域最主要土地类型,裸地（7.94%）、草地（6.32%）面积依次减少;GLC2000产品中林地（40.13%）、耕地（39.49%）优势明显,其次是草地（8.18%）、灌丛（4.34%）、水体（3.23%）;MODIS2000产品中耕地（39.05%）、林地（35.85%）所占比重较高,草地（10.18%）、灌丛（9.09%）、水体（3.72%）依次递减;GLOBCOVER2005产品中林地（38.57%）、耕地（33.50%）占明显优势,其次为裸地（14.06%）、草地（5.24%）、水体（3.20%）。
就各土地覆被类型而言,4种产品关于林地覆被面积的一致性较高,得出林地占研究区总面积的35%~41%。对耕地覆被面积判定一致性较高的有GLOBCOVER2009、GLC2000、MODIS2000,三者均得出研究区耕地面积所占比重约为40%。草地覆被面积判定一致性较高的有GLOBCOVER2009、GLOBCOVER2005,得出认为欧洲草地面积所占比重约为6%。对于水体,4种产品对其覆盖面积判定有着较高的一致性,即欧洲地区水体面积所占比重约为3%左右。对于灌丛、裸地土地覆被类型,不同产品对其覆盖面积占比的估计相差较大,MODIS2000得出欧洲灌丛土地面积较大（9.09%）、裸地面积较少（0.15%）;而GLOBCOVER2005得出欧洲灌丛土地面积较少（1.16%）、裸地面积较大（14.06%）。
不同卫星遥感土地覆被产品间的各类型土地面积的相关系数均较高（最小相关系数为0.912）。其中,MODIS2000与GLC2000具有最高的相关性（0.990）,与其他两种产品则具有最低的相关性。究其原因是MODIS2000与GLC2000的影像获取时间为2000年,而另外两套产品的影像获取时间分别为2005年和2009年,影像获取时间的差异引起了最终土地覆被产品的差异。此外,MODIS2000采用IGBP分类系统,总类别17类,而其他3种产品则采用了LCCS分类系统,总类别为22类,原始产品分类体系上的差异导致了MODIS2000与其他产品之间的差异更加扩大。
图3显示了不同卫星遥感土地覆被产品间的特定土地覆被类型中的像元混淆程度。在图中,当横坐标上的土地类型与纵坐标中的土地覆被类型相同时,即指示像元是纯净的;反之则指示像元是混淆的。

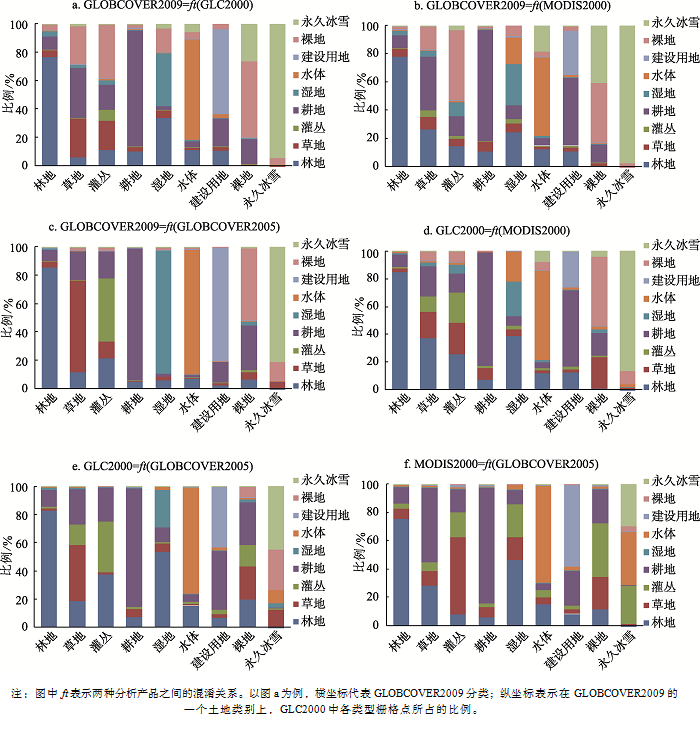

图3 不同产品的土地类型混淆程度
Fig. 3 The confusion bars of land-covers between any two different products
林地、耕地、水体三种土地覆盖类型的像元纯净度较高,混淆程度较低。任意两种遥感产品对比时,这些土地覆被类型所占比例都大于或者接近70%。林地、耕地、水体等三种土地覆被类型之所以具有较高的纯净度（也即较低的混淆度）,这主要是因为它们的光谱特征相对明显、空间纹理特征相对清晰,容易与其他土地覆被类型相区别;此外,以上三者在空间展布上也具有分布独立、面积较大、斑块连续等特点,因此也不容易产生混合类、形成混淆像元。
灌丛、草地两种土地覆被类型的混淆现象明显,像元纯净度较低。两种土地覆被类别中均存在大量其他土地类别与之混淆。究其原因是灌丛和草地两者的光谱特征相似,遥感分类时难以准确区分;此外,研究中所对比的土地覆被产品跨越了2000-2010年,由于灌丛、草地和耕地、裸土地之间的相互转换较为迅速,这也会导致分析结果产生误差。
为分析土地覆被类型一致性程度在空间上的分异特点,针对欧洲地区土地覆被类型开展逐栅格点的对比分析（图4）。

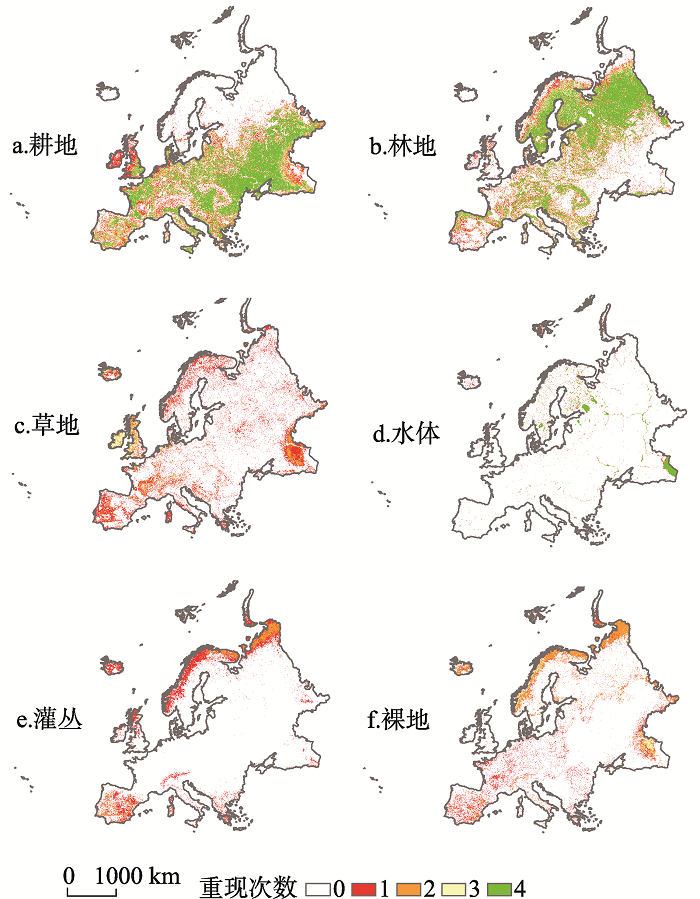

图4 欧洲主要土地覆被类型的空间一致性
Fig. 4 Distributions of product aggrement degree for main land-cover types in Eruope
耕地（图4a）是欧洲最主要的土地类型之一,广泛分布于除北欧之外的其他地区。其中,在巴黎盆地、多瑙河流域、第聂伯河流域、顿河流域及乌拉尔河流域等地区,各遥感产品的一致性最高,这些地区有3种以上的产品同时指示为耕地类型,其面积占欧洲全部耕地面积的64%。究其原因是耕地作为一种半人工、半自然土地覆被,其地面光谱特征、地面纹理特征清晰;遥感分类时,其分类内涵和依据明确,少有混合类。
林地（图4b）与耕地同为欧洲最主要的土地类型,遍布于整个欧洲。其中,在斯堪的纳维亚半岛东部、东欧平原北部地区、比利牛斯山脉、阿尔卑斯山脉、亚平宁山脉及喀尔巴阡山脉等山地地区,不同遥感土地覆被产品对林地辨识的一致性最高,这些地区有3种以上产品同时指示为林地,面积占欧洲全部林地面积的65%。究其原因是因为在这些山地地区,林地多为连续分布,面积广,卫星影像容易辨识。而在其他大部分平原地区,一般仅有1~2种产品同时指示有林地覆被,不同遥感产品对于林地辨识的一致性水平迅速变差。究其原因是因为这些平原地区人类活动强烈,林地斑块细碎且不连续,容易产生混合类型;同时,研究所用的遥感土地产品在时间上跨越10年,土地覆被的动态变化也会降低区域内不同土地覆被产品对林地辨识的一致程度。
草地（图4c）广泛分布于欧洲各个地区。其中在伊比利亚半岛、阿尔卑斯山脉、斯堪的纳维亚半岛西部、大不列颠岛、冰岛及伏尔加河流域分布较为集中。各类卫星遥感土地覆被产品对草地识别的一致性程度较低,仅在英国英伦三岛等地区存在3种产品同时指示为草地,其他大部分地区一般仅有1~2种产品土地覆被产品同时指示为草地。总体上看,不同土地覆被产品对于草地覆被的识别存在很大的差异性。
水体（图4d）的空间分布与欧洲重要水域湖泊（如里海、奥涅加湖、拉多加湖、维纳恩湖）以及重要河流（如莱茵河、多瑙河、第聂伯河、顿河）基本一致。各类卫星遥感土地覆被产品对于水体识别的一致性程度较高,其中有3种以上产品同时指示为水体的面积占欧洲全部水体面积的48%,仅次于耕地和林地。究其原因是因为水体光谱特征和纹理特征清晰、易于辨识。
灌丛（图4e）广泛分布于斯堪的纳维亚山脉西侧、冰岛、伯朝拉河—新地岛、伊比利亚半岛及巴尔干半岛等地区。各类卫星遥感土地覆被产品对于灌丛识别的一致性程度很低,大部分地区上仅有1~2种产品指示为灌丛;有3种以上产品同时指示为灌丛的面积仅占欧洲全部灌丛面积的2.6%。
裸地（图4f）分布范围与灌丛土地分布区域大致相同,如斯堪的纳维亚山脉西部、冰岛、伯朝拉河—新地岛、伊比利亚半岛、巴尔干半岛以及伏尔加河下游地区。但是各类卫星遥感土地覆被产品对于裸地识别的一致性程度很低,其原因是：裸地的定义存在一定模糊性,裸地和灌丛之间、裸地与草地之间均存在一定的过渡性;此外,考虑到4种产品横跨10年,存在裸地与灌丛、草地相互转化的可能。这些都会导致不同遥感产品对于裸地辨识的一致性程度发生降低。
在单一土地覆被类型空间一致性分析基础上,可以就4种土地覆被产品全部土地覆被类型在研究区的一致性展开分析（图5）。

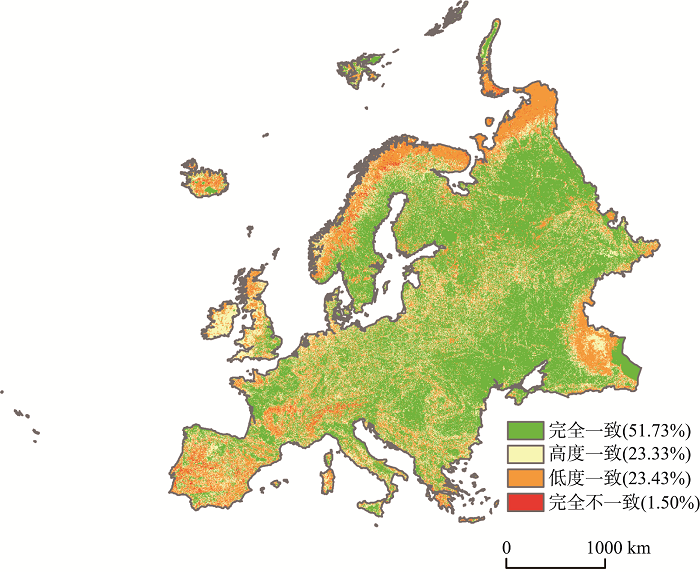

图5 欧洲全部土地覆被类型的一致性
Fig. 5 The distribution of product aggrement degree for all land covers in Europe
总体上看,4种遥感土地覆被产品在欧洲大部分地区的一致性程度均较高,尤其是在斯堪的纳维亚半岛东侧和北欧平原地区,中欧—东欧的大平原地区、巴黎盆地等地区的一致性程度最高。
具体来说：在耕地土地覆被类型分布较为集中的英格兰岛、巴黎盆地、多瑙河中下游平原、第聂伯河流域、顿河流域及乌拉尔河流域,以及林地土地覆被类型分布较为集中的斯堪的纳维亚半岛东侧、东欧平原、比利牛斯山脉、亚平宁山脉及喀尔巴阡山脉地区,绝大多数达到完全一致的水平;在英伦三岛大部分地区,不同遥感土地覆被产品为高度一致,该地区土地通常为林地和草地。另一方面,在斯堪的纳维亚半岛西侧、科拉半岛、伯朝拉河—新地岛、伊比利亚半岛以及伏尔加河下游地区,不同产品的一致性水平降低到低度一致,且多为草地、灌丛和林地等。
进一步的统计分析表明：4种遥感土地覆被产品指示类型完全一致的区域占欧洲总面积的51.7%;高度一致的区域占欧洲总面积的23.3%;与之相比较,低度一致区域占欧洲总面积的23.4%;完全不一致的区域所占欧洲总面积比例为1.50%。这也就是说,如果以75%的可信度（即4种产品中同时有3种以上的产品指示类型相同）考虑,目前国际主流卫星遥感产品在欧洲75%的土地上具有较高的一致性,另有25%的土地,其不同遥感土地覆被产品间的一致性尚有很大的提升空间。
任意选择4种遥感土地覆盖产品中的2种,计算其误差矩阵,可以得到不同产品的参考精度评价成果（表5）。
表5 不同遥感产品间的参考精度（%）
Tab. 5 The accuracy assessment between different products
| 预测数据 | GLOBCOVER2009 | GLC2000 | MODIS2000 | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 参考数据 参数 | GLC2000 | MODIS2000 | GLOBCOVER2005 | MODIS2000 | GLOBCOVER2005 | GLOBCOVER2005 | |||||||||||
| UA | PA | UA | PA | UA | PA | UA | PA | UA | PA | UA | PA | ||||||
| 林地 | 83.45 | 76.77 | 75.81 | 78.05 | 89.51 | 85.66 | 75.80 | 84.84 | 79.63 | 82.85 | 81.30 | 75.57 | |||||
| 草地 | 36.11 | 27.91 | 13.98 | 8.68 | 53.85 | 64.95 | 23.30 | 18.73 | 25.42 | 39.67 | 5.13 | 9.96 | |||||
| 灌丛 | 37.82 | 7.87 | 16.11 | 1.60 | 56.80 | 44.14 | 44.38 | 21.21 | 9.76 | 36.42 | 2.27 | 17.75 | |||||
| 耕地 | 80.09 | 81.50 | 76.70 | 78.92 | 77.68 | 93.18 | 80.88 | 81.79 | 71.72 | 84.54 | 70.19 | 81.82 | |||||
| 湿地 | 21.56 | 37.08 | 0.12 | 29.15 | 58.72 | 87.02 | 0.18 | 24.93 | 30.91 | 26.63 | 21.74 | 0.14 | |||||
| 水体 | 79.73 | 70.40 | 72.97 | 55.89 | 98.63 | 87.81 | 73.71 | 63.95 | 74.34 | 74.96 | 58.92 | 68.48 | |||||
| 建设用地 | 47.00 | 59.95 | 57.86 | 30.95 | 84.18 | 79.91 | 62.22 | 26.10 | 57.57 | 42.85 | 32.77 | 58.15 | |||||
| 裸地 | 11.68 | 53.32 | 0.83 | 42.33 | 89.75 | 50.70 | 4.38 | 49.24 | 62.65 | 7.75 | 48.56 | 0.54 | |||||
| 永久冰雪 | 48.75 | 94.47 | 32.68 | 97.17 | 89.76 | 81.08 | 56.36 | 86.48 | 96.66 | 45.05 | 97.82 | 29.71 | |||||
| OA | 49.58 | 38.56 | 77.65 | 46.80 | 56.52 | 46.52 | |||||||||||
结果显示：GLOBCOVER2009/GLOBCOVER2005组合和GLOBCOVER2009/MODIS2000组合（前者为预测数据,后者为参考数据）分别具有最高一致性（OA=77.65%）和最低一致性（OA=38.56%）。从土地覆被类型上看,针对林地GLOBCOVER2009/ GLOBCOVER2005组合的UA=89.51%,为最高值;MODIS2000/GLOBCOVER2005组合的PA=75.57%,为最低值;针对草地GLOBCOVER2009/GLOBCOVER2005组合的PA=64.95%,为最高值;MODIS2000/GLOBCOVER2005组合的UA=5.13%,为最低值;针对灌丛GLOBCOVER2009/GLOBCOVER2005组合的UA=56.80%,为最高值。GLOBCOVER2009/MODIS2000组合的PA=1.60%,为最低值;针对耕地GLOBCOVER2009/GLOBCOVER2005组合的PA=93.18%,为最高值;MODIS2000/GLOBCOVER2005组合的UA=70.19%,为最低值。
对上述结果进行分析,得到：一方面,GLOBCOVER2009/GLOBCOVER2005组合具有最高的精度结果,与使用类型面积相关系数分析所得结论相吻合,其原因也如前面所述,是因为这两套产品出自同一生产机构,其卫星数据源、分类体系、分类方法均等完全一致,类别归并时归并系统也完全相同;虽然从2005-2009年研究区土地覆被类型会发生变化,但是,4年土地覆被变化所产生的变化误差远远小于不同数据源、不同判读方法、不同制作机构所带来的制作误差。另一方面,GLOBCOVER2009和MODIS2000之间的总体精度最低,仅为38.56%。两套产品间的巨大差异特别是体现在针对灌丛的识别上,其精度参数分别是UA=16.11%、PA=1.60%。究其原因,首先是因为这两大产品的生产机构、使用的卫星传感器、分类系统、分类方法、类别归并关系等均不同,由此导致了两大产品在目标识别上的产生巨大差异;其次是因为灌丛与林地、草地、裸土在分类判别上存在模糊性,这也会导致不同产品在遥感识别、类型归并时形成较大差异。
本文以欧洲为研究区,对比分析了当前全球主流的4种土地覆被产品间一致性。评估的卫星遥感土地覆被产品包括：GLOBCOVER2009、GLC2000、MODIS2000和GLOBCOVER2005;一致性分析的方法包括：类型构成相似性、类别混淆程度、空间一致性、参考精度等4种方法。主要研究结论如下：
（1）4种卫星遥感土地覆被产品对于欧洲土地构成的描述基本一致。不同产品均能够把握本地区主体的土地覆被构成特点,即欧洲地区以耕地、林地类型为主体,继以草地、水体、灌丛等其他土地类型。不同产品间的土地类型面积相关性很强,相关系数在0.912~0.990之间。
（2）4种卫星遥感土地覆被产品在斯堪的纳维亚半岛东部及北欧,中欧—东欧平原、巴黎盆地等地区的一致性程度最高,在斯堪的纳维亚半岛西部、科拉半岛、伯朝拉河—新地岛、伊比利亚半岛及伏尔加河下游地区的一致性程度最低;对耕地、林地识别的一致性程度较高,对水体识别的一致性程度次之,对草地、灌丛、裸地识别的一致性程度最差。在欧洲,仅有75%的土地具有较高的卫星遥感辨识一致性,不同产品间的一致性程度尚有很大的提升空间。
（3）对4种卫星遥感土地覆被产品开展误差矩阵和精度分析。结果表明,4种产品的总体精度在38.56%~77.65%之间。其中,GLOBCOVER2009和GLOBCOVER2005一致性最高,GLOBCOVER2009和MODIS2000一致性最低。综合考虑到这些产品的表征时间、制作机构、卫星信息源、分类系统、分类方法等方面的差异,表明土地覆被动态变化所导致的变化误差远远小于不同制作机构、不同数据源、不同判读方法所带来的制作误差。
本文基于最大面积聚合升尺度的方法,将不同分辨率的产品进行了升尺度;通过设置一个统一、泛化的土地覆被分类体系,实现了精细土地覆被类型的归并;升尺度和土地类型归并,实现了多源土地覆被产品在同一个基准上的对比分析。同时也应当注意到,升尺度和类型归并操作的同时也导致了信息丢失和信息混淆,并对一致性评估产生影响。此外,通过空间混淆和空间一致性分析,可以从概率上给出某一特定地区、特定土地覆被类型的准确性,但并不能回答不同产品的真实精度、适用领域和使用尺度等问题。对于这些问题,未来应进一步加强升尺度方法探索、升尺度成果对比、混合像元解析、真实地面数据检验等方面的基础研究。
